[네트워크] OSI 7계층 - 물리 계층
OSI 1 계층 - 물리 계층
● 물리 계층 (Physical Layer) :
- OSI 7 계층 모델에서 가장 하위에 위치한 첫 번째 계층으로,
데이터 전송을 위한 물리적 매체와 전기적 신호를 다루는 계층
○ 주요 기능
- 비트 전송 : 데이터를 0과 1로 이루어진 비트 단위로 전송
- 신호 변환 : 디지털 데이터를 전기적, 광학적, 무선 신호로 변환하여 전송
- 물리적 연결 : 네트워크 장치 간의 물리적 연결
○ 물리 계층에서는 다양한 전송 매체를 사용
1. 유선 매체 :
- 동축 케이블 : 고주파 대역을 지원하며, 주로 케이블 TV와 인터넷 연결에 사용
- 트위스티드 페어 케이블 : 주로 이더넷 네트워크에 사용,
대표적인 케이블 = UTP(Unshielded Twisted Pair)

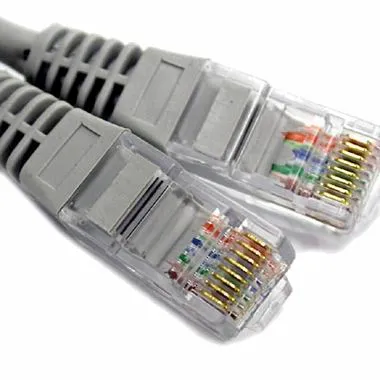

UTP 케이블
- 컴퓨터에 랜선 연결할 때 사용하는 선이라고 생각하면 된다
- 컴퓨터와 공유기(iptime, tplink 등)를 연결할 때 사용한다
- 광섬유 케이블 : 빛을 이용하여 데이터 전송하며, 대역폭이 넓고 전송 거리가 긺
2. 무선 매체 :
- 와이파이(Wi-Fi) : 무선 LAN, IEEE 802.11 표준을 사용
- 블루투스(bluetooth) : 짧은 거리 무선 통신에 사용
- RFID : 무선 주파수를 이용한 식별 기술
○ 주요 특징
- 인코딩(Encoding) : 디지털 데이터를 아날로그 신호로 변환, 반대 과정을 수행
- 동기화 : 송신자와 수신자 간의 시간 동기화를 통해 효율적인 데이터 전송을 가능하게 함
- 토폴로지(Topology) : 네트워크의 물리적 구조를 정의
토폴로지(Topology)가 뭘까?
. 통신 노드의 외형적인 연결모양
. 통신망을 구성하기 위한 물리적 결선 방식
. 다수의 디바이스가 통신 링크로 상호 연결되어 있는 방식/형태/모양 을 의미
- 전송 모드 : 단방향, 반이중, 전이중 등의 전송 방식을 결정
○ 주요 장비

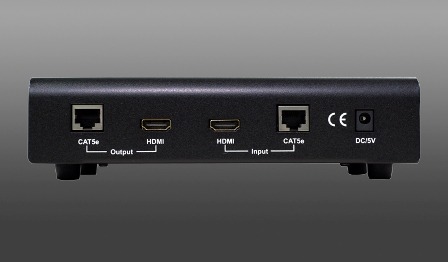

1. 중계기(Repeater) : 신호를 증폭하여 전송 거리를 연장

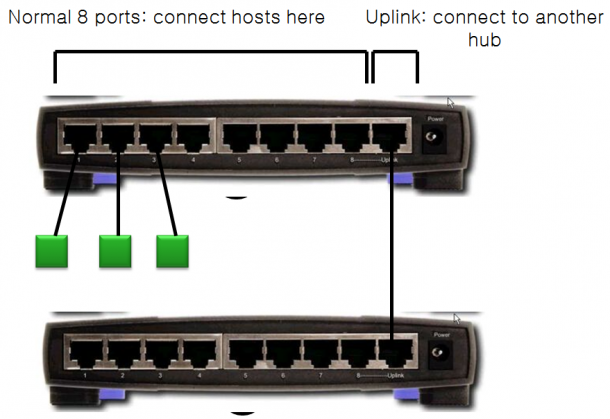

2. 허브 : 여러 장치를 연결하고 데이터를 모든 연결된 장치로 전송

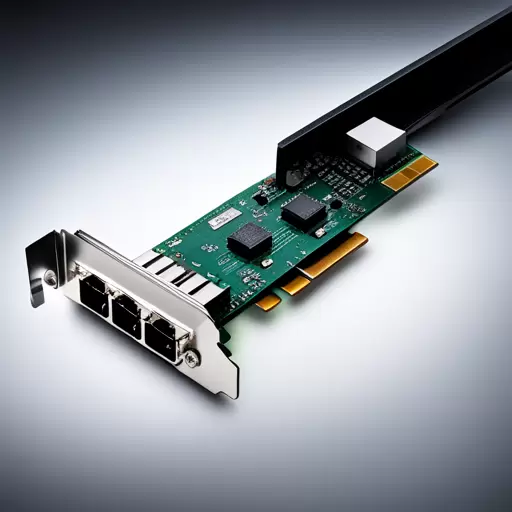

3. 네트워크 인터페이스 카드(NIC) : 컴퓨터와 네트워크 연결하는 장치
한 줄 요약
● 물리 계층은 케이블등의 데이터 신호를 담는 하드웨어 매개체
